Замена поршневой группы скутера

        cylinder Эта статья описывает принципеальную схему замены поршневой группы скутера. В каждом отдельном случае    схема может отличатся -это зависит от марки скутера,модификации мотора,и других особеностей Вашей техники.


И так поехали :

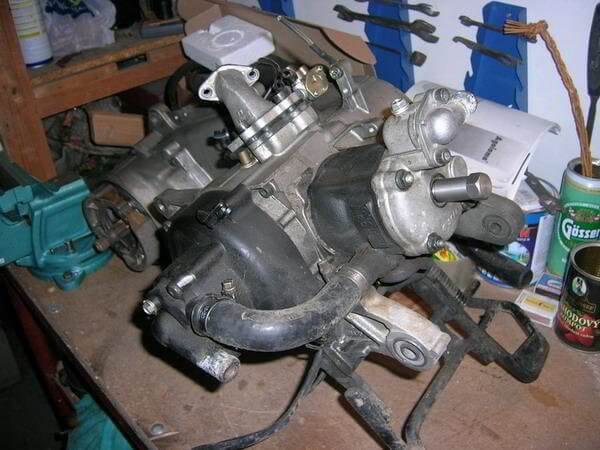

1. Мотор был снят со скутера и вымыт очестителем двигателей.

zamena porshnevoj skuter2

2. Не буду утверждать,но мне кажется ,что этот мотор чистый. Так как было мало места заднее колесо
тоже было снято

zamena porshnevoj skuter3

3. Откручеваем гайки крепления головки целиндра скутера

  zamena porshnevoj skuter4

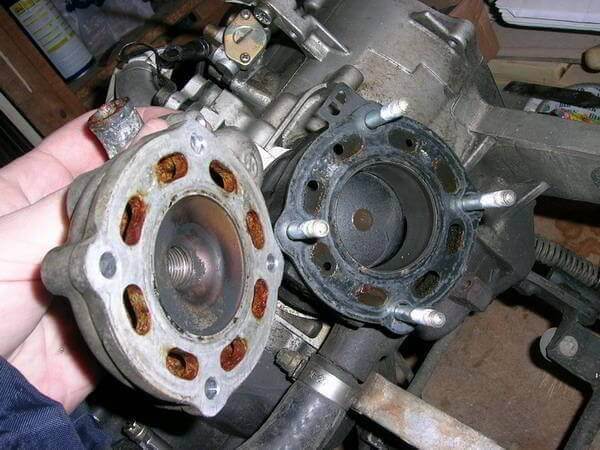

4. Снимаем головку

zamena porshnevoj skuter5

В охладительной рубашке видны следы накипи,но это нормальный процес роботы охладительной системы скутера
при использовании  охлаждающих жидкостей накипи будет меньше и моторесурс соответственно увеличится

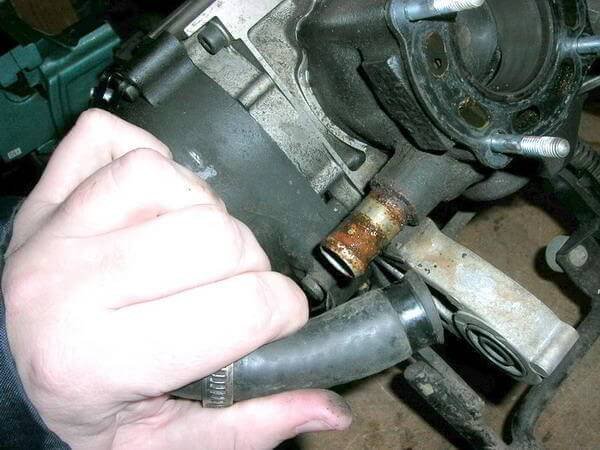

5. Снимаем шланг охлаждения с целиндра скутера. В радиаторе может остаться жидкость потому ветош под рурой Вам не
     помешает

zamena porshnevoj skuter6

6. Снимаем цилиндр

zamena porshnevoj skuter7

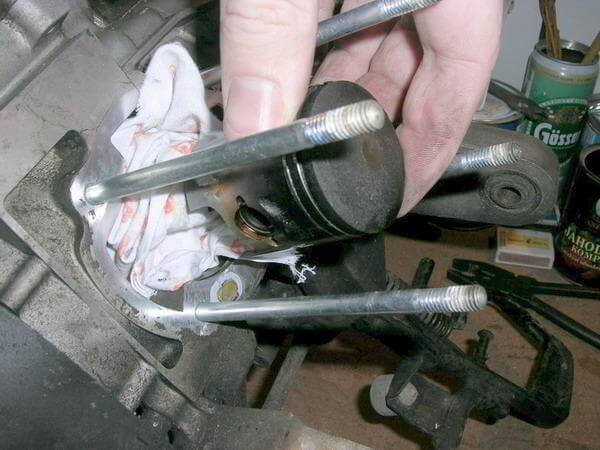

7.  Обязательно саткните отсек коленвала тряпкой. Туда не должны попасть постороннае придметы-это приведют к поломке мотора

zamena porshnevoj skuter8

7.  Удаляем стопорное кольцо поршня

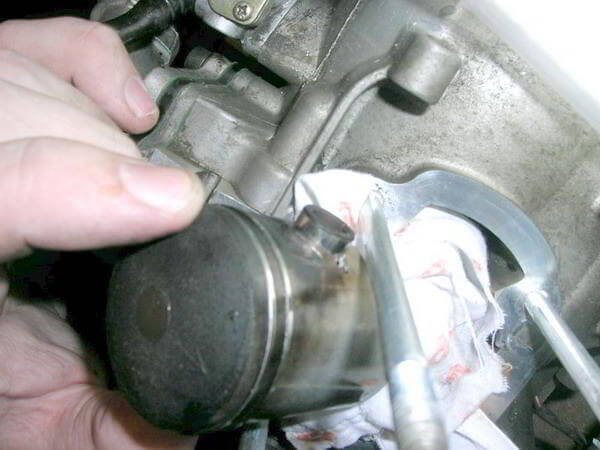

8.  Выпресовываем палец поршя (я это делал с помощью отвёртки)

zamena porshnevoj skuter10

9. Снимаем поршень

zamena porshnevoj skuter11

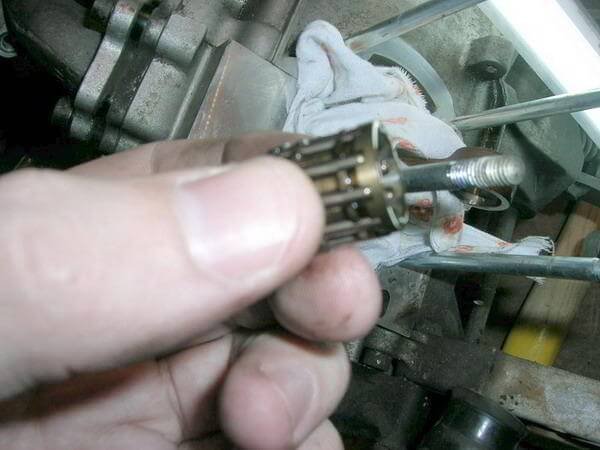

10. Контролируем и очищаем игольчатый подшипник

zamena porshnevoj skuter12


11. Монтаж новой поршневой групы проводим ровно в обратном порядке



Стопорное кольцопоршня  устанавливаем с той стороны с которой доступ к мотору мение затруднён

12. Поршневой палец я намазал маслом которое потом будем использовать в моторе скутера-это облегчит обратную запресовку

zamena porshnevoj skuter14

13. Устанавливаем поршневой палец на своё место и фиксируем стопорным кольцом. Обязательно проверте правильность            установки стопорных колец и поршня (стрелка на поршне указывает в сторону глушителя

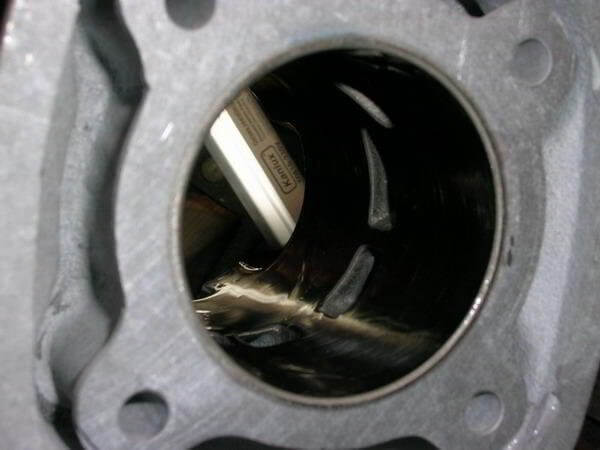

14. Внутренюю часть цилиндра перед установкой намазываем маслом

zamena porshnevoj skuter17

14. Устанавливаем кольца поршня на свои места (в замок)

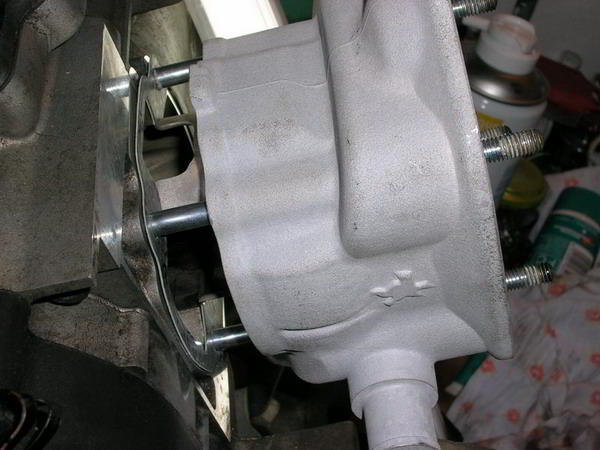

15. Убираем ветош из отсека коленвала.Одной рукой сжимаем кольца на поршне,а другой насажеваем целиндр

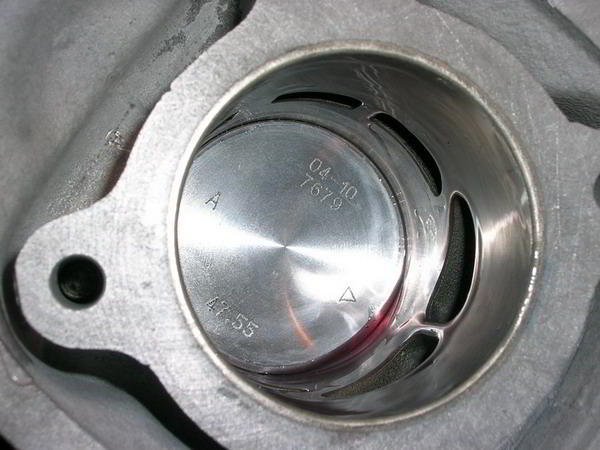

Устанавливаем целиндр на своё место

zamena porshnevoj skuter20

zamena porshnevoj skuter21

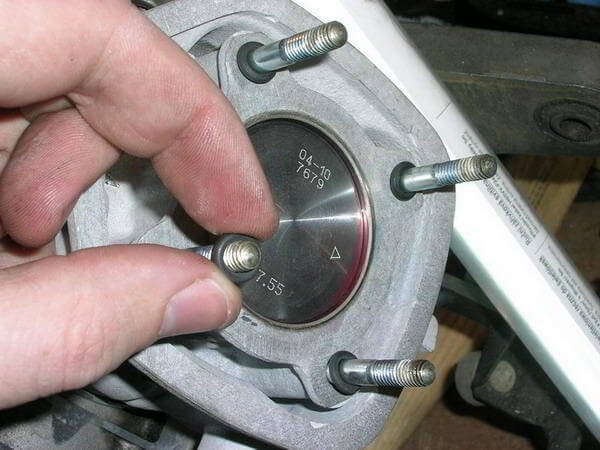

16.Устанавливаем уплотнительные резинки

zamena porshnevoj skuter23

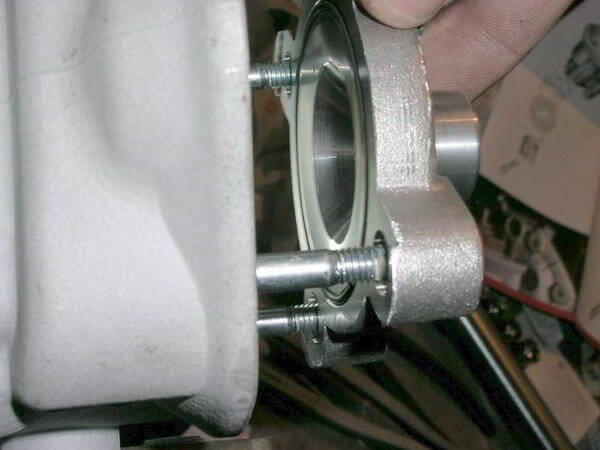

17. Устанавливаем головку целиндра


zamena porshnevoj skuter25

zamena porshnevoj skuter26

18.Устанавливаем кожух охлаждения

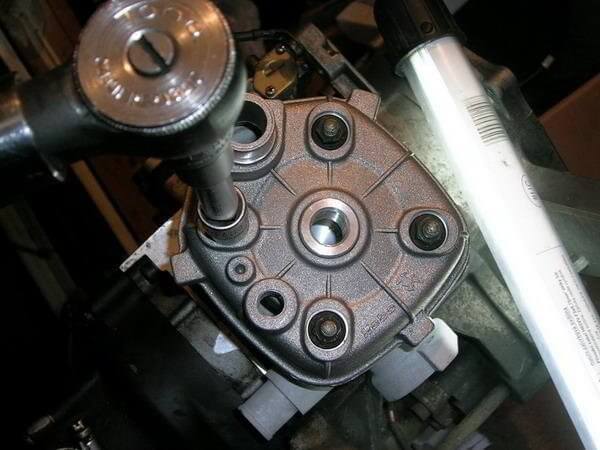

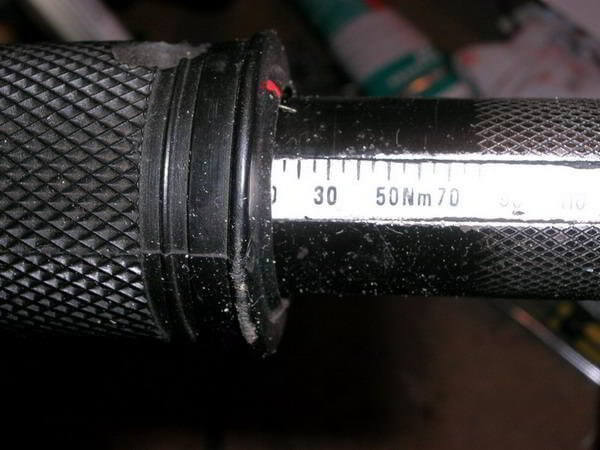

19. Момент затяжки на ключе был установлен 11 Nm .

zamena porshnevoj skuter28

zamena porshnevoj skuter29

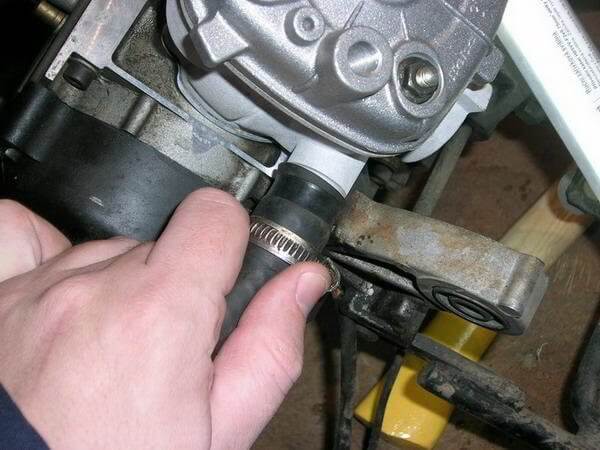

20. Присоединяем шланги охлаждения

zamena porshnevoj skuter30

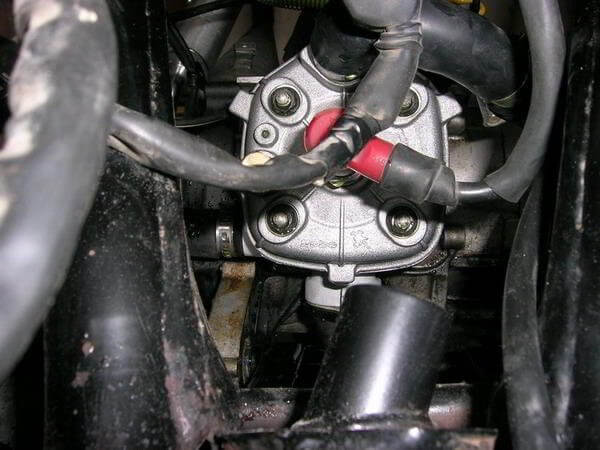

21.Устанавливаем мотор на скутер,подключаем карбюратор и остальное оборудование .Незабываем надеть насвечник



zamena porshnevoj skuter35

22.Заливаем охлаждающюю жидкость,заливаем масло в двигатель скутера и можна стартовать. В моём случае скутер завёлся без проблем.



------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Использование материалов сайта розрешаеться только со сылкой на первоисточник

интернет магазин мототехники в украине www.probenzo.com.ua
